智能型中医脉象仪 脉诊仪 脉象采集仪（教学用）

规格型号：ZM-IIIC 商品品牌：XINMAN欣曼 商品产地：上海 商品价格：12500.00

ZM-ⅢC智能型中医脉象仪（教学用）又称为脉象采集仪及脉诊仪，用于无创伤性中医脉象检测，能实时显示和存储数字化脉波信号，自动判读脉象的位、数、形、势，识别脉图特征参数，并以多维逻辑判断模式确定脉名；能以脉诊检测为线索，经人机对话询问病人症状，作出初步的八纲和脏腑辩证结论，能显示和打印系列脉图、最佳脉图及其特征参数、取脉压力、脉幅趋势图、40秒脉波趋势图等组成的脉图检测报告，以及脉象提示的动脉系统张力、阻力、生理年龄、自律神经平衡状态和辩证结论等组成的临床辅助诊断报告。

一、 仪器用途：
本仪器作为中医临床检测和基础实验教学的智能化仪器，可广泛用于中医诊断学实验教学以及中医各科的临床辅助诊断、病情监护，中药、针灸、康复、保健措施的疗效评价，为教学、科研、临床提供客观指标，本仪器在计算机网络远程教学和远程诊断方面也有良好的应用前景。

二、仪器组成：

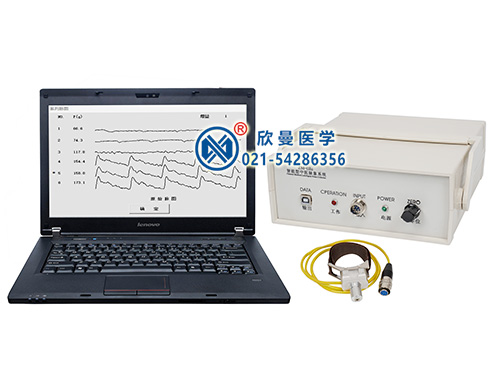

■ 硬件：由MH-IIA型单探头脉象换能器、脉象采集器（含A/D转换器）、USB数据线以及用户自备电脑（留有空置的串行通讯口）和LQ模式点阵打印机等组成。
■ 软件：ZM-IIIC智能型中医脉象仪操作系统（由仪器附带的光盘安装），工作于WINDOWS工作平台，有简体中文和英文版两种软件系统。

三、技术指标：
（一）MH-IIA型单探头脉象换能器：
■ 灵敏度：0.5mv/克力（桥压6V）
■ 线性范围：0-250克力
■ 温度漂移：小于2%（F.S）（-5℃－+40℃）
■ 机械滞后：小于1%（F.S）
■ 输出阻抗：1kΩ
■ 固有谐振频率：大于1000HZ（-3db）
■ 最大垂直位移距离：大于15mm

（二）脉象采集器：
A：交流放大回路（脉搏波回路）：
■ 输入动态范围：0-25mv（相当0-50克力，动态力）
■ 满幅输出：4.5V
■ 时间常数：大于3秒
■ 上限截止频率：大于1000HZ（-3db）
B：直流放大回路（取脉压力回路）：
■ 输入动态范围：0-125mv（相当0-250克力，静态力）
■ 电源：交流220V/50HZ或110V/60HZ（根据用户要求定）
■ 功耗：小于10VA
■ 尺寸：24×23×9cm
■ 重量：0.5kg；
■ 连续工作时间：4小时，停机1小时后再开机。
C：A/D转换器：4路12位A/D转换。

四、各功能栏介绍：
1、系统栏：管理系统通讯口的参数设定，本系统对有关参数的设定为：
通讯口：COM1/COM2/COM3，速率为9600，回显：关。
握手协议：数据位8，校验位NONE，停止位2，流控制NONE。
通讯口请查看电脑中的“设备管理器”中的端口编号设定，其余参数用户不得更改。系统运行时，如发生通讯出错的情况，请用户核对上述参数，并作重新调整，系统通讯可恢复正常，如仍不能采样，则关闭电脑和脉象采集器后重新启动。

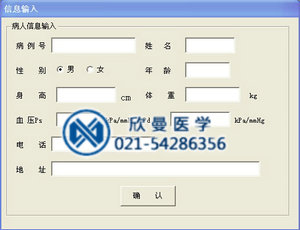

2、信息输入栏：点击该栏，屏幕弹出病人信息输入窗口，内容有病例号、姓名、性别、年龄、身高、体重、血压（PS、PD）、电话、地址等项目。用户可按键盘上的“Tab”键，选择信息输入项目，逐一输入。当各项输入完毕，再按“Tab”键，则指示“确认”输入信息，用户确认输入信息无误后，可按键盘上的“回车”键，或移动光标点击“确认”键，均可完成输入信息的储存，用户在输入性别项时，可用键盘上的“左、右”移动点标记确定性别，或用鼠标移动光标点击确定。输入血压时，可直接输入kpa数值；如输入mmHg数值，系统亦可换算成kpa数值。

3、脉图采样处理栏：点击该栏，系统即进入脉图采样处理界面，该界面上半部分为脉波实时采样显示和处理区；下半部分左侧为系列脉图采样过程中上一段采样的脉图序号、取脉压力、波形的显示区；下半部分右侧为系列脉图采样过程中取脉压力，脉幅趋势的显示区。在脉波实时采样显示和处理区中：左上角为脉图采样序号（NO：）以及实时取脉压力（P（g））的显示区；右上角为时间显示区；上部中间区为系统操作提示区，如提示调整取脉压力等信息；中部为实时采样的脉波显示区，横坐标为时间（t（s）），纵坐标为脉波动态搏动力（F（g））；下部为采样处理的功能键区，各功能键意义为：
“采样”键：点击该键即开始脉波数据采样。系列脉图六段采样时，每段采样时间为10秒，采样序号显示从1至6，40秒脉图采样时，采样时间为40秒，采样序号显示40秒。

“重放”键：点击该键即重新显示本次采样的脉波信号，可观察信号的质量。
“返回”键：在一次采样后点击此键表示放弃本次采样的数据，返回本次采样序号重新采样。
“储存”键：点击该键表示确认本次采样，将数据存入系统。
“扫描”键：点击该键即可在两种屏幕扫描速度25mm/s和50mm/s之间切换，横坐标每一大格表示1秒和0.5秒。
“增益”键：可调节信号幅值的放大或衰减，点击该键即可在信号灵敏度×1、×2、×1/2三档之间切换。位于×1档时，即幅值显示灵敏度为1g/mm，屏幕上纵坐标每一大格为10mm，相当10g搏动力。而×2档（即0.5g/mm）、×1/2档（即2g/mm）时，纵坐标每一大格分别表示5g、20g搏动力。
“分析”键：在按操作提示测完系列脉图和40秒脉搏趋势图后，如确认无误应作进一步脉象分析，点击该键则屏幕退到系统界面，并弹出辨脉过程的窗口，包括所测的系列脉图的始终脉图、最佳脉图及参数，P-H1和40秒趋势图，以及测脉结论。
“结束”键：在系列脉图或40秒脉采样过程中，如对本次采样的总体信号质量不满意，则点击该键可结束当前工作，放弃全部数据资料，并返回系统界面。但保留本次采样前输入的病人信息资料，以便重新进入脉图采样过程。
在脉图实时采样过程中，功能键的状态有两种情况：功能键字符为实体字，表示该键处于可操作状态；功能键字符为虚体字，则表示该键功能处于封闭状态。

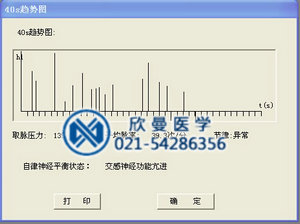

4、40S脉图采样处理栏：点击该栏，系统即进入40秒脉图采样界面。该界面上部为脉图实时采样显示和处理区，下部为40秒趋势图显示区。操作、处理均同脉图采样处理。完成单独测试40秒脉图，如确认采样无误并储存信号后，点击“分析”键，则显示40秒趋势图，以及取脉压力、平均脉率、有无异常节律、自律神经平衡状态等分析结论。而点击“结束”键，则放弃采样数据，保留病人信息，返回系统界面。

5、辩证栏：脉图采样处理按操作提示完成后，应进入病人的辩证过程，点击该栏则弹出由脉诊作线索的问诊窗口，包括主症、兼症、舌象、追问等内容。问诊后，系统进行辩证，并提供包括动脉系统张力、阻力、生理年龄、自律神经平衡状态，以及辩证结论在内的临床辅助诊断报告。
6、打印/显示栏：点击该栏，系统弹出辨脉、辩证结果的窗口，依次显示本次测脉和辩证的有关资料和结论，显示完毕后可点击窗口上的“打印”键，可打印出一份辨脉辩证的综合报告。
7、数据保存栏：点击该栏，系统弹出数据保存的“输入信息窗口”，用户可自定义一个文件名，保存一次辨脉、辩证的数据文件，数据文件名称最多可由8个字符加3个扩展名组成，用户应根据数据文件管理的需要，规范命名，防止重码。
8、读取数据栏：点击该栏，系统弹出重新读入辨脉辩证数据文件的“输入信息窗口”，用户根据需要输入文件名，确认后即可转由打印/显示栏得到所需数据文件的全部辨脉、辩证资料，屏幕显示结束后可打印资料。
9、退出系统栏：点击该栏，即退出操作系统，返回WINDOWS系统界面。
10、“关于”栏：点击该栏，系统弹出的窗口显示本操作系统软件的版本。

五、系列脉图（含40秒脉图趋势）检测：
开机进入辨脉、辩证系统界面后，依下列顺序操作：
1、输入病人信息：打开“信息输入”栏操作，如未输入信息，操作者想直接进入脉图采样，系统会提示要先输入相关信息。
2、进入系列脉图检测：“打开脉图采样处理”栏操作，按屏幕上方中部操作提示区的提示要求，先固定好脉象换能器，换能器的探头，一般固定于腕部掌侧桡骨小头内侧N桡动脉搏动点部位，即“关”部。亦可按医嘱固定于“寸”或“尺”部检测，然后调节换能器的取脉压力调节螺旋钮，观察显示屏左上角的取脉压力数据（p（g）），调节到提示的压力值，系列脉图采样时，屏幕上提示的规范化压力梯度为50g/100g/125g/150g/175g/225g等六个档次，计采样六段信号。每次按提示的压力要求加压完毕后，待屏幕显示的脉波信号稳定后，应立即采样，防止出现因不及时采样而取脉压力变小的软组织应力松驰现象。另外，第二、第四两档压力，应控制在≤100g，≥175g近的数值，其他压力则控制在规定数据上下附近。
3、每次采样完毕操作提示部显示“重放/返回/存储？”的提问，如对所采集的脉波数据疑有随机信号干扰，则可点击“重放”键，重新显示本段采样的信号，显示完毕，提示部出现“返回/储存？”的提问，如信号质量不佳，点击“返回”键，则放弃本段采样的数据，保持本段采样序号，操作提示部提示保持原段的采样压力重新采样。如信号质量满意，则可点击“储存”键，将所采的数据存入系统。点击“储存”键后，采样序号刷新一次，并提示按下一段采样的压力数值进一步操作；屏幕下部左侧会显示刚采完的一段脉波，供下一步采样操作做波形对比参考；屏幕下部右侧的P-H1趋势图上，则会显示刚采完一段波形取脉压力与平均幅值的坐标点，并以连线与前一段的坐标点相连，显示P-H1变化趋势。

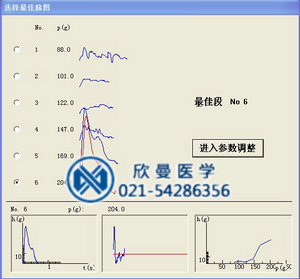

4、六段系列脉图采样完毕后，脉图采样界面上弹出“选择最佳脉图”的窗口，系统以红色曲线标记其选择的最佳脉图。如果操作者判断系统识别有误，则可点击各段序号前的圆圈，人工干预作最佳脉图选择。选定后或系统识别正确，均应点击“进入参数调整”键，进入下一步骤。

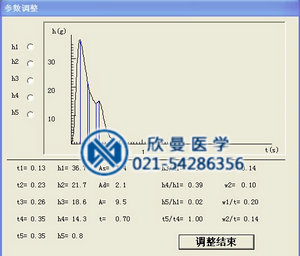

5、屏幕弹出“参数调整”窗口后，界面上显示由系统识别的最佳脉图幅度、时间参数的位置。如系统识别有误，操作者可点击h1-h5幅值参数后的圆圈调整该参数。点击圆圈后，该参数的标记线段变成红色，可移动“左、右”两个方向键，把标记线移到正确的位置，参数调整过程中，屏幕上相应的参数值会改变，当应调整的参数操作完毕后，点击“调整结束”键进入下一步骤。
6、屏幕返回到脉图采样界面，采样序号提示为“40S”，操作提示要求调整到最佳取脉压力测脉。操作者可经“采样”、“储存”两个步骤，完成40秒脉图检测，之后点击“分析”键，则屏幕返回系统界面，弹出的窗口逐一显示辨脉的过程和结论。如操作者放弃本次全部采样，则点击“结束”键。

7、辩证：
完成系列脉图（含40S脉图）检测，并显示辨脉分析结论后，应进入系统的辩证程序。点击辩证栏，界面弹出辩证分析的窗口，操作者应按屏幕显示的问诊信息，在主症、兼症、舌象、追问各界面，点击病人具体的症状，完成人机对话，该栏最后可显示临床结论，确认后，返回系统界面。
8、打印/显示辨脉、辩证报告：
点击“打印”栏后，屏幕弹出辨脉、辩证报告的窗口，逐次确认显示完毕后，点击“打印”键，则可打印辨脉、辩证报告。
A：测脉结论报告：
脉位：分浮、中、沉三类。
脉力：分有力、中、无力三类。
脉势：分满实、正常、低乎虚、中空虚四类。
脉率：分迟、缓、平、带数、数、疾六类。
节律：分正常、不齐、结代、促四类。
脉形：以a，b，c分别标记主波、重搏前波、重搏波，按各波出现的情况分为abc，ab，ac，a等四种脉形。
脉名：按位、数、形、势综合判别，有平、弦I、弦II、弦III、弦IV、滑、平滑、平弦、弦滑、涩、芤、濡、虚、实、弱、微、散、革、牢、紧、洪、细、浮、沉、迟、缓、数、疾、结代、促等。
B：临床辅助诊断报告：
张力：反映动脉管壁紧张程度，结论分张力高、张力正常、张力低三类。
阻力：反映动脉系统外周阻力，结论分阻力高、阻力正常、阻力低三类。
生理年龄：系统按脉图特征参数与生理年龄相关性推出的结论，可提示动脉系统的生理状态。
自律神经平衡状态：反映交感神经与副交感神经平衡状态的指标，结论包括低水平平衡、正常水平平衡、高水平平衡、大体平衡、交感神经功能亢进、副交感神经功能亢进等类型。
辩证结论：根据脉象分析和问诊的综合分析，从八纲、脏腑、气血津液等方面提供临床辩证的结论。
9、数据保存：
在打印辨脉、辩证报告完毕后，按相关操作方法，建立数据文件，或者在不需要现场打印报告的时候，先打开数据保存栏，建立文件保存数据。
